8100F G2ーF

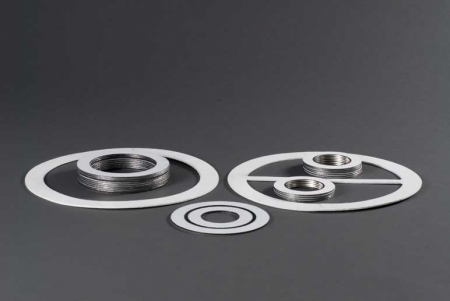

※画像をクリックすると拡大表示します。
8100F
コンプレッサー用
小型汎用エンジン
ポンプケーシング
水面計用
その他機器用ガスケット
シール性に優れる
なじみ性に優れる
耐薬品性に優れる
応力緩和(面圧低下)が少ない
G2-Fシリーズは、膨張黒煙の表面にePTFEをラミネートした構造の全く新しいタイプのガスケットシートです。
ePTFEフィルムの特徴であるフランジ部のミクロシール性(なじみ性)に優れている為、締付面圧の十分な確保が難しい機器用途等、幅広いアプリケーションで使用可能です。
| 耐熱温度 | -240〜+300℃ |
|---|---|
| 圧力限界 | 3.0MPa |
| 厚み | 0.5��/1.0��/1.5��/3.0�� |
| 一体物最大加工寸法 | φ990�� |
| 適用流体 | 水、油、蒸気、熱媒油、溶剤、ガス、LNG等 |
| ガスケット係数 m値 | 2.0 |
| 最小締付圧力 | 29.4MPa(液体)/39.2MPa(ガス) |
| 許容面圧 | 100MPa *温度条件により異なります。 |
| 注意事項 | *酸化性酸系、酸化性塩系、ハロゲン化合物系、支燃性ガス系等にはご使用できません。詳しくは弊社担当までお問い合わせください。 |
| PDFカタログ | カタログダウンロードはこちらから |
