2711/2715 カンプロファイルガスケット

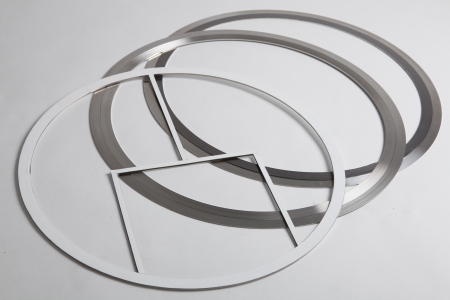

※画像をクリックすると拡大表示します。
2711/2715
一般配管・フランジ
熱交換器
反応器
バルブボンネット
ドラムマンホール
エアフィンクーラー用ガスケット等
ガスシール性に優れている
耐圧性に優れている
高温環境における絶縁課題も解決可能
重合反応しやすい流体でも使用可能
振動等による不具合のある場所でも使用可能
荒れたフランジ面や歪のあるフランジコンディションに最適
渦巻きガスケットのような施工時における破損がありません
シートガスケットと同様のガスケット係数使用可能
ガスケット幅を小さく設計することが可能
低締付面圧下でも抜群のシール性を発揮
特殊形状でも製作可能
カンプロファイルガスケットは、特殊のこ歯形状に加工したガスケットコアの表層にシールレイヤーを用いたガスケットです。
低い締付面圧下においても非常に優れたシール性能を発揮することができます。
弊社では、標準コアに加え、より高性能な次世代コアを用いたガスケットも設計対応いたします。
| 耐熱温度 | -200〜+750℃ *レイヤー材により異なります |
|---|---|
| 圧力限界 | 43.1MPa |
| ガスケットコア標準厚み | 3.0�� |
| ガスケットコア材質 | SUS316L、Duplex、インコネル、インコロイ、ハステロイ、チタン、ジルコニウム等 |
| 適用流体 | 各種レイヤー材により異なりますのでお問い合わせください。 |
| ガスケット係数 m値 | 2.2〜2.75 *レイヤー材により異なりますのでお問い合わせください。 |
| 最小締付圧力 | 15.9〜70.0MPa *レイヤー材により異なりますのでお問い合わせください。 |
| 許容面圧 | 500MPa |
| 最大製作可能寸法 | φ4000�� *丸型に加え、額縁形状にも対応可能です。 詳しくは、弊社担当までお問い合わせください。 |
